Półautomat spawalniczy TECNO MIG 254/2 PULSE LCD IDEAL 230/400V MIG MAG PULS-gotowy komplet do spawania

✅ GOTOWY ZESTAW DO SPAWANIA TECNO MIG 254/2 PULSE LCD 230/400 V – IDEAL – 250 A, MIG/MAG, MIG PULS, FLUX, MMA, TIG LIFT

Kompletny, profesjonalny zestaw spawalniczy marki IDEAL, oparty na inwertorowym synergicznym półautomacie TECNO MIG 254/2 PULSE LCD 230/400 V. Urządzenie zostało zaprojektowane do intensywnego użytku profesjonalnego – w warsztatach, zakładach produkcyjnych oraz przy zaawansowanych pracach montażowych.

Spawarka oferuje maksymalny prąd spawania 250 A, możliwość zasilania 230 V lub 400 V, czterorolkowy podajnik drutu oraz zaawansowane tryby MIG, MIG PULS i MIG PODWÓJNY PULS, gwarantując najwyższą jakość spoin, stabilny łuk i pełną kontrolę parametrów.

Zestaw zawiera wszystkie niezbędne elementy – możesz rozpocząć spawanie od razu po rozpakowaniu.

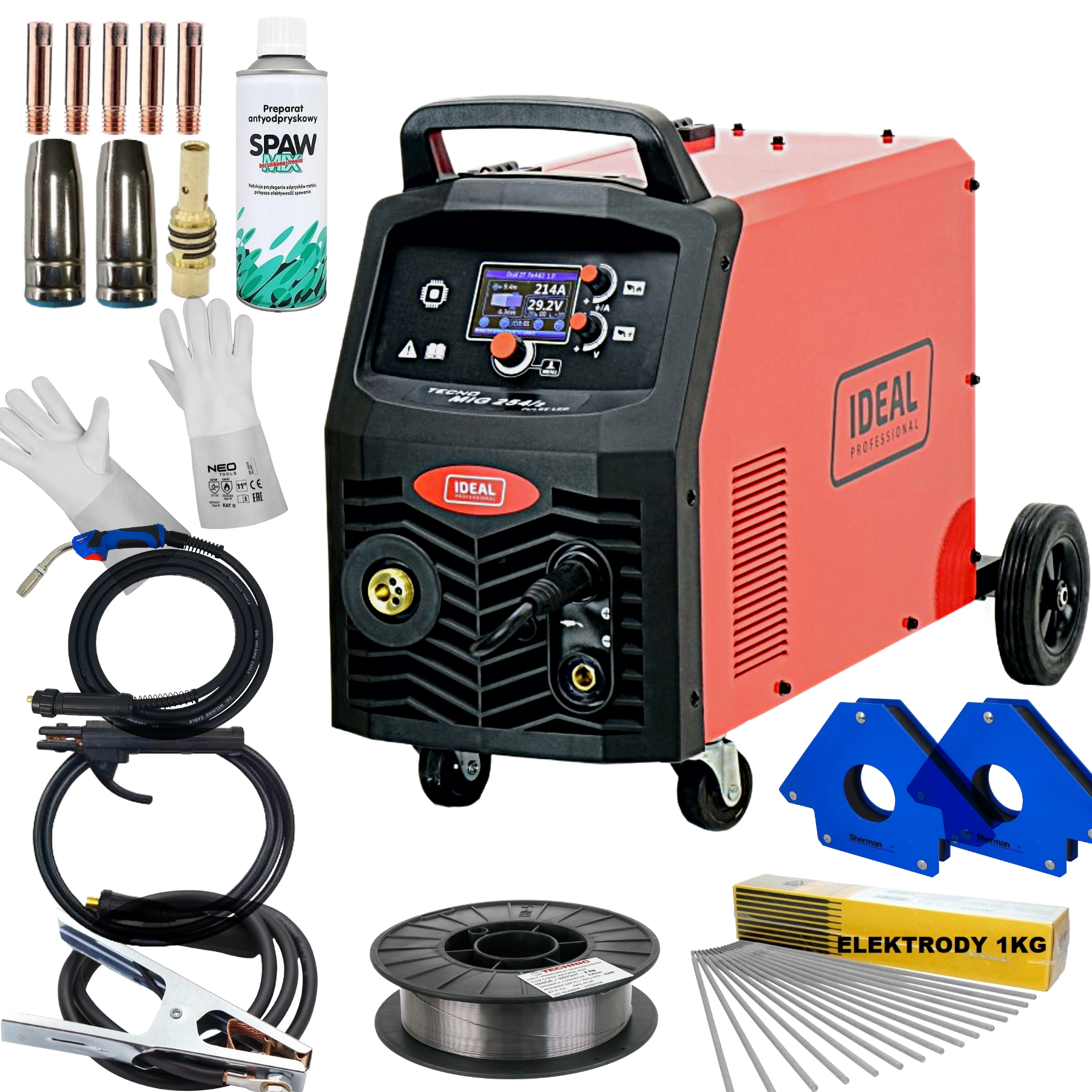

✅ Wyposażenie dodatkowe – GOTOWY ZESTAW DO SPAWANIA:

• ✅ Kątownik magnetyczny ×2

• ✅ Rękawice spawalnicze

• ✅ Elektrody 1 kg

• ✅ Drut spawalniczy samoosłonowy 3 kg

• ✅ Spray antyodpryskowy Spawmix

• ✅ Końcówka prądowa MB15 ×5

• ✅ Dysza gazowa MB25 ×2

• ✅ Łącznik prądowy MB15

✅ Wyposażenie standardowe (podstawowe – w komplecie ze spawarką):

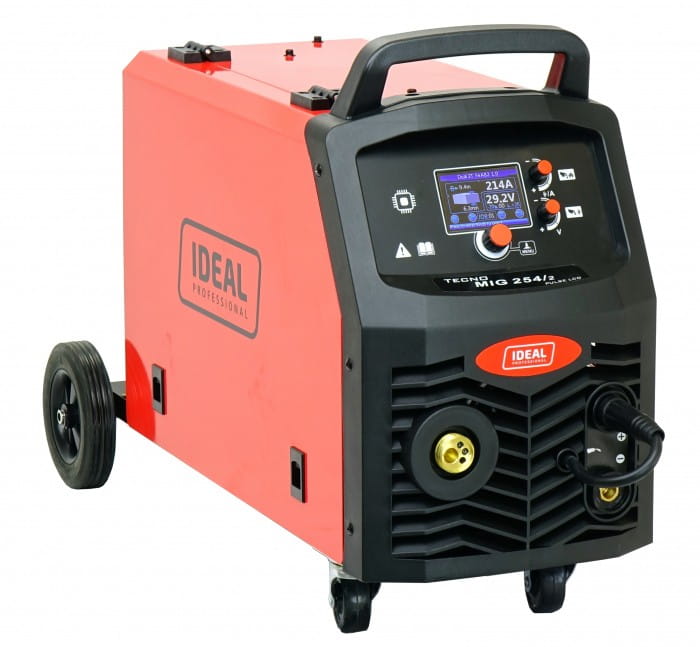

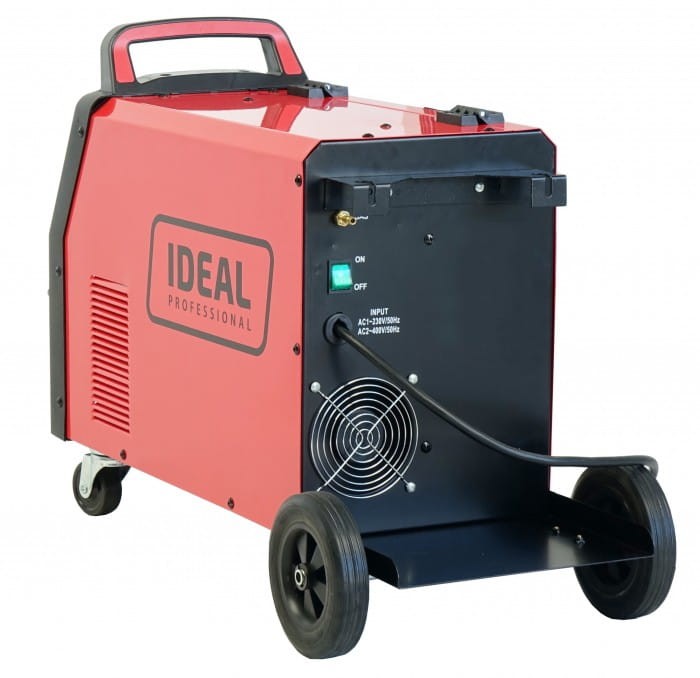

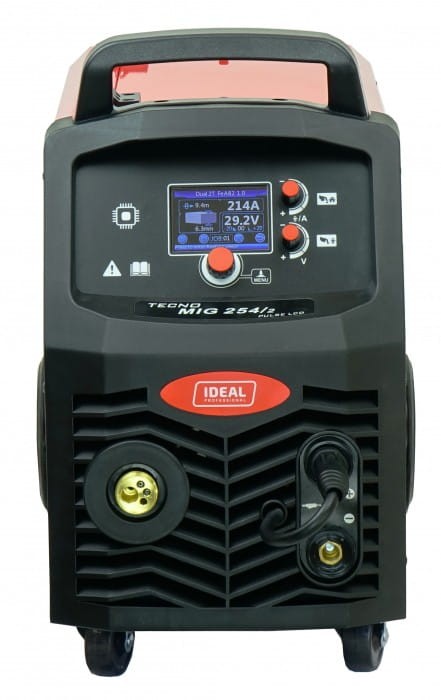

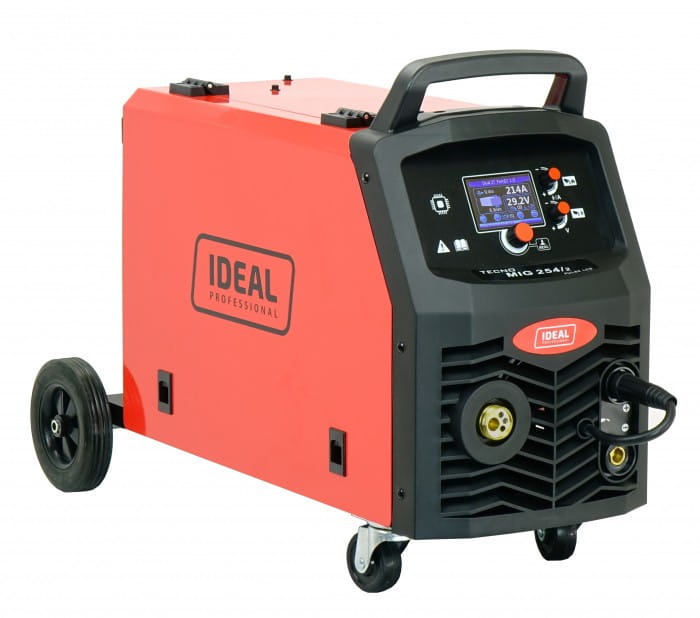

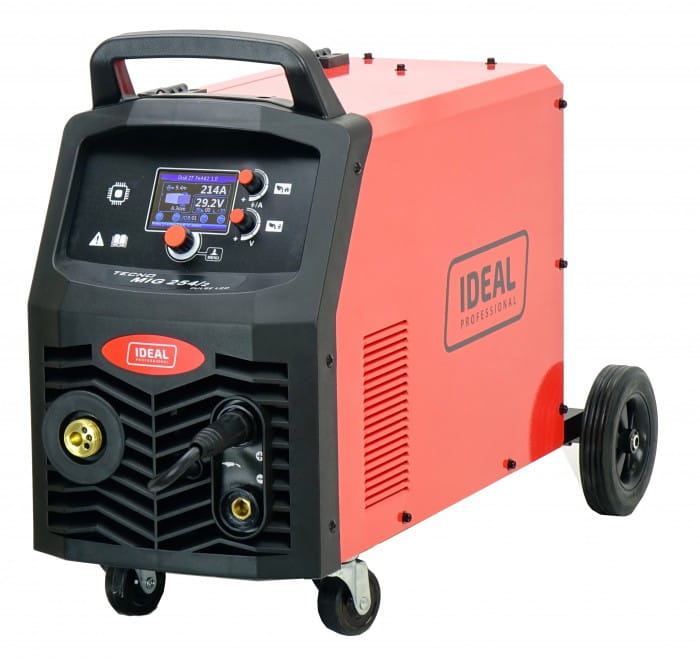

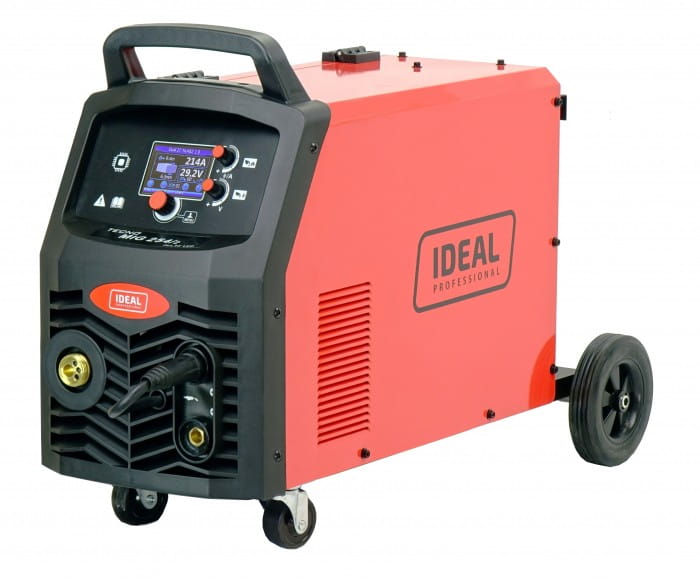

• Spawarka TECNO MIG 254/2 PULSE LCD 230/400 V – IDEAL

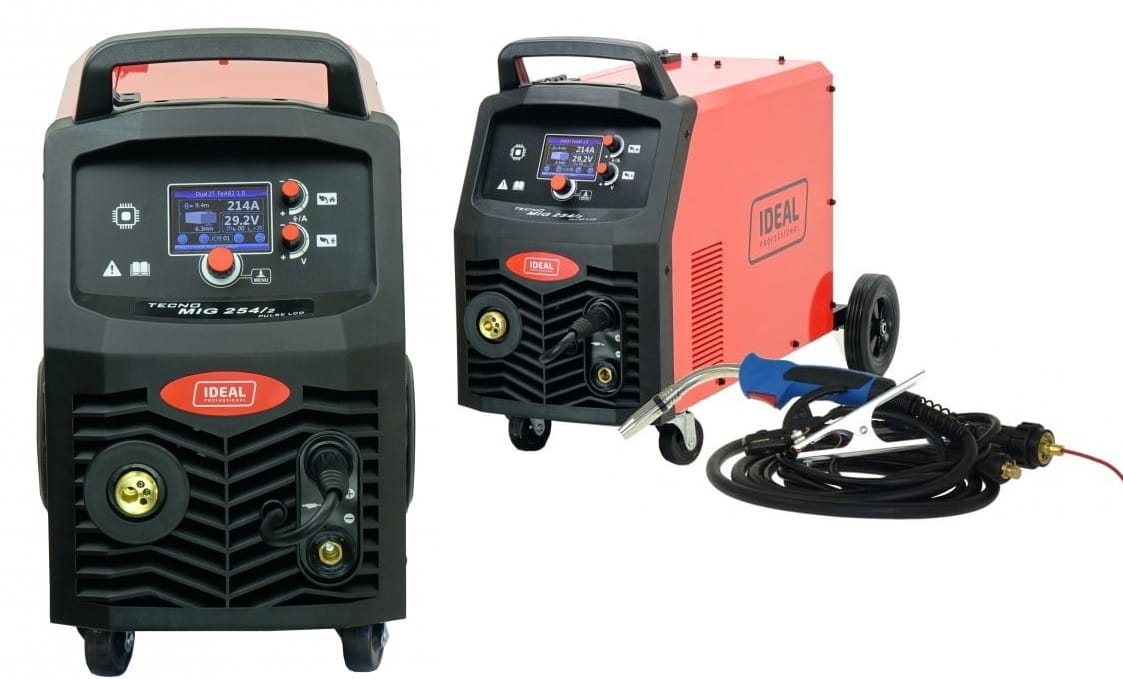

• Profesjonalny uchwyt spawalniczy MIG 24 – 3 m (uzbrojony pod aluminium)
• Przewód masowy – 2 m
• Przewód elektrodowy – 2 m
• Rolki podajnika: 1,0–1,2 mm (aluminium) oraz 0,8–1,0 mm (stal)
• Wtyczka zasilania

✅ TECNO MIG 254/2 PULSE LCD – IDEAL – moc i precyzja do zastosowań profesjonalnych
TECNO MIG 254/2 PULSE LCD to inwertorowy synergiczny półautomat spawalniczy przeznaczony do spawania aluminium i jego stopów, stali nierdzewnej, stali węglowych i niskostopowych, a także do lutospawania blach ocynkowanych.

Dzięki technologii MIG PULS oraz MIG PODWÓJNY PULS możliwe jest uzyskanie perfekcyjnej spoiny w każdej pozycji spawania, ograniczenie ilości rozprysków oraz precyzyjna kontrola ilości ciepła wprowadzanego do materiału.

Urządzenie oferuje 52 programy synergiczne MIG/MAG (m.in. AlMg, AlSi, Al99,5, CuSi3, CuAl9, 308LSi, 316LSi, FE) oraz pamięć 35 ustawień użytkownika, co znacząco przyspiesza pracę przy zmiennych materiałach i gazach.

✅ Metody spawania:

1. ✅ MIG/MAG
2. ✅ MIG PULS
3. ✅ MIG PODWÓJNY PULS
4. ✅ FLUX – drut samoosłonowy
5. ✅ MMA – elektroda otulona
6. ✅ TIG LIFT

✅ Najważniejsze funkcje i zalety:
• Maksymalny prąd spawania 250 A
• Zasilanie 230 V / 400 V – elastyczność pracy
• 52 programy synergiczne MIG/MAG
• Pamięć parametrów – 35 slotów
• Puls i podwójny puls MIG

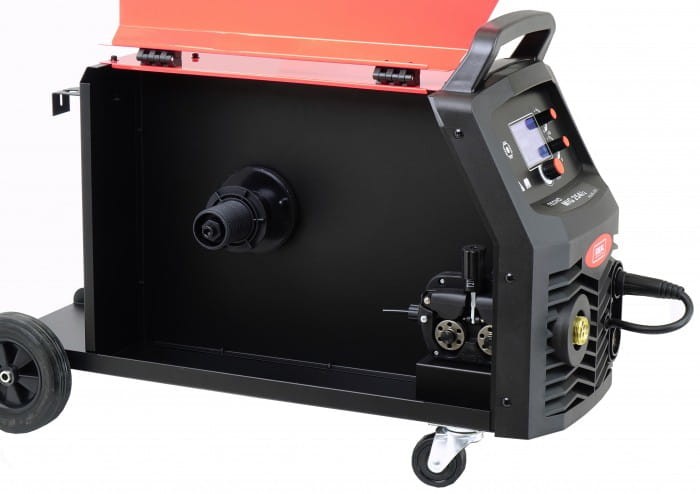

• Czterorolkowy podajnik drutu (4x4)

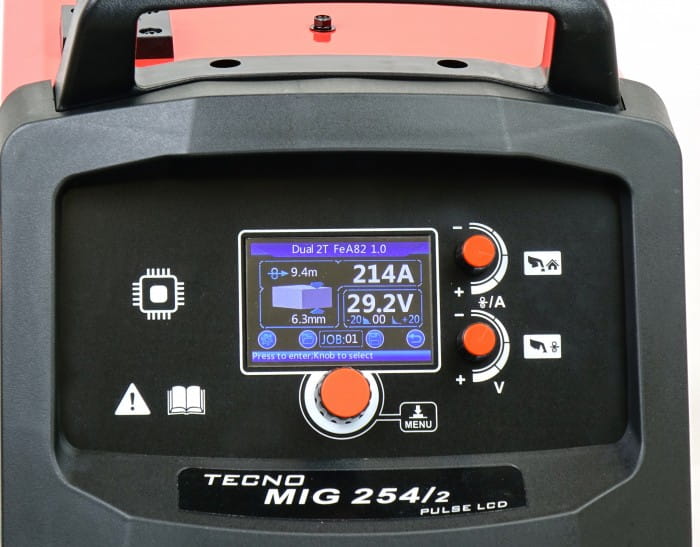

• Czytelny wyświetlacz LCD
• Regulacja indukcyjności i parametrów pulsu
• Tryby pracy uchwytu: Spot, 2T, 4T
• Funkcje MMA: ARC FORCE, HOT START, ANTI STICK, MMA PULSE
• Funkcja VRD – bezpieczeństwo przeciwporażeniowe
• Stabilny łuk i minimalna ilość odprysków
• Układ chłodzenia wentylatorem
• Zabezpieczenie przeciwprzeciążeniowe
• Bogate wyposażenie startowe w komplecie

✅ Dane techniczne TECNO MIG 254/2 PULSE LCD 230/400 V – IDEAL:
• Metody spawania: MIG/MAG, MIG PULS, MIG PODWÓJNY PULS, FLUX, MMA, TIG LIFT
• Zasilanie: 230 / 400 V – 50 Hz (1ph / 2ph)
• Zabezpieczenie sieci: C25 A (230 V) / C16 A (400 V)
• Napięcie stanu jałowego: 64 V
• Maksymalny prąd spawania: 250 A (MIG/MAG 400 V)
• Prąd przy pracy 100%: 140 A (MIG/MAG/TIG) / 110 A (MMA)
• Prąd przy pracy 60%: 200 A (MIG/MAG/TIG) / 180 A (MMA)
• Zakres regulacji prądu:
• MIG/MAG: 17 – 250 A (400 V)
• TIG: 10 – 250 A (400 V)
• MMA: 20 – 210 A (400 V)
• Średnica drutu aluminiowego: 1,0 – 1,2 mm
• Średnica drutu do lutospawania: 0,8 – 1,0 mm
• Średnica drutu stalowego / nierdzewnego: 0,8 – 1,0 mm
• Średnica elektrody MMA: 1,6 – 4,0 mm
• Rozmiar szpuli drutu: D200 (2 kg, 5 kg) oraz 15 kg
• Stopień ochrony: IP23S
• Waga: 26,5 kg

✅ Zastosowanie zestawu:
• profesjonalne warsztaty spawalnicze
• produkcja i konstrukcje stalowe
• spawanie aluminium i stali nierdzewnej
• lutospawanie blach ocynkowanych
• intensywne prace montażowe i przemysłowe

✅ Dlaczego warto wybrać ten zestaw?
• Marka IDEAL – sprawdzona jakość
• Wysoka moc 250 A i zasilanie 230/400 V
• Zaawansowane spawanie pulsacyjne MIG
• Czterorolkowy podajnik drutu
• Pamięć ustawień i synergia
• Kompletne wyposażenie startowe
• Gotowy zestaw – zamawiasz i spawasz od razu
